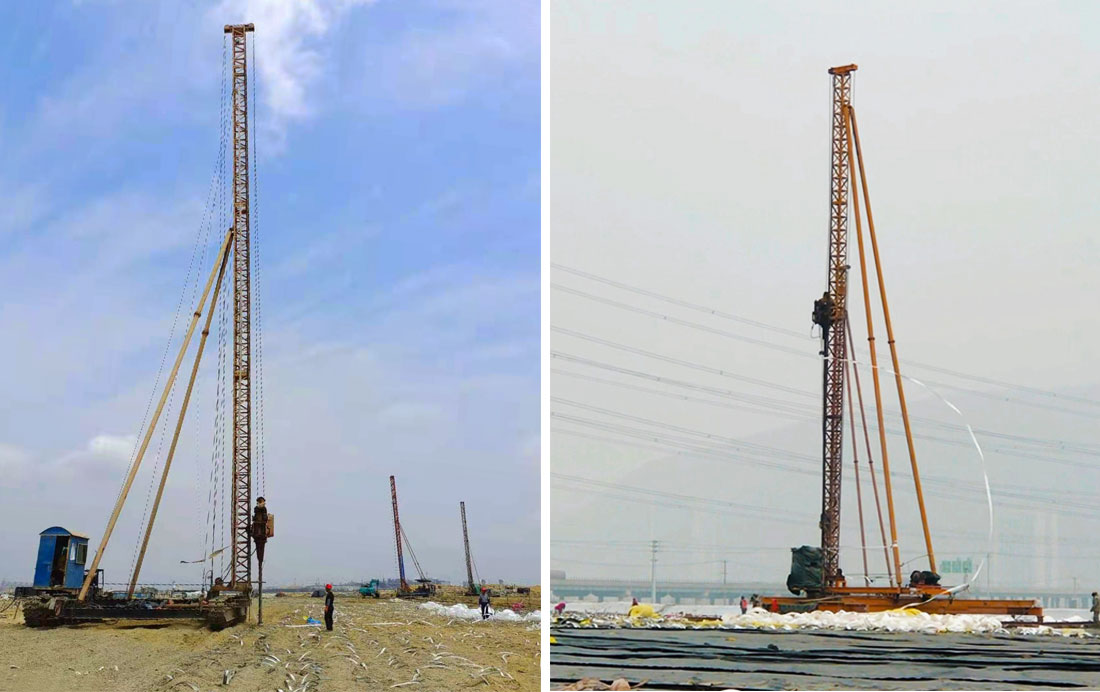

该机主要包括：主架、行走小车和行走大车，行走小车上面连接有A型架、卷扬机和电控柜，行走大车位于地面轨道上，行走小车位于行走大车上的小车轨道上，行走小车与主架下端通过铰链和销轴相连，主架中部与行走小车后端之间连接有斜撑杆，主架上端连接有滑轮头，卷扬机钢丝绳绕过滑轮头与振动锤相连，振动锤与排水板插管上端相连。省去庞大的龙门架，大大减少了钢材用量，降低了制造成本。在工地施工安装时，不用再配用吊车就可方便地将主架树起，操作方便。操作多在行走大车部位，提高了工作安全性。可用于向沙滩地、沼泽地、滩涂地等地域中插入排水板或设置袋装沙袋。该机主要用于沿海软基处理，围海造地等施工领域。立柱采用井字架结构，具有重量轻，强度高的特点；底盘行走部分采用支架钢轮，具有结构简单，维护方便，转移工地灵活便捷等优点，并具有打塑料排水板桩机和袋装砂井桩机的双重功效，特别适用于中国沿海各地区使用，深受用户的欢迎。

设备参数

液压马达型号	SX508BM	SX508BM	SX510BM
机架高度/m	29.4	35.2	41
插板工作速度m/r	1	1	1
额定扭矩Kgfm	470	470	975
额定压力Mpa	25	25	25
最高压力Mpa	31.5	31.5	31.5
理论排量m3/r	1634	1634	3041
最大功率kw	120	120	170
最高转速r/min	300	300	250
重量kg	175	175	275

机架特点

1.新型发明专利（专利号：201510025786.7）。
2.最大打设深度达50m，插板机架体的高度低于插板的长度，减轻架体重量，只需配套型号较小的挖掘机，降低设备重量和施工成本。
3.一种开创性的插板机构，解决了链条规格各钢丝绳的直径较大且长度较长，安装、维修困难等技术难题，同时彻底解决了传统插板机断链断绳及链条脱出主动链轮、钢丝绳跳槽等故障问题。
4.可配备两组或三组摩擦轮，每组实现拉力5T。两组的摩擦轮机型插入力就已大出链条式，三组摩擦轮机型可替代钢丝绳式26mm绳径的机型。
5.施工作用点距离地面1m以内，菱形管对地面产生的压力几乎零损耗，接近100%，相较链条及钢丝绳式插板机的施工压力提高了40%。
6.工作时摩擦轮夹紧菱形管，箱体加装振动器，使菱形管对地面的静压力载荷变为动力载荷，可以直接打穿较硬的地表层。
7.适用于配套陆上滩涂、水上各种机型使用。
盛洲专注软基处理机械的保养、维修、租赁与销售，专业技术力量雄厚，机械设备配套齐全，管理手段先进，生产全程可控，信誉卓著。同时注重行业领域内的技术研发及创新。科技攻关，技术创新、研发等方面拥有多项专利技术，其中发明专利5项。
